Регулятор давления после себя

Регулятор давления после себя — это вид трубопроводной арматуры, которая поддерживает давление на выходе из системы. Предназначаются обычно для систем отопления и теплоснабжения, котельных и систем водоснабжения.

Устанавливается данный тип регулирующей арматуры обычно в системы для поддержания давления на требуемом уровне. Дополнительной его функцией можно назвать защиту от гидравлических ударов и шумовых колебаний в трубопроводах, а также защиту приборов в системе.

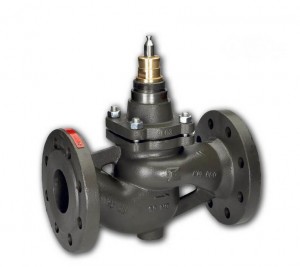

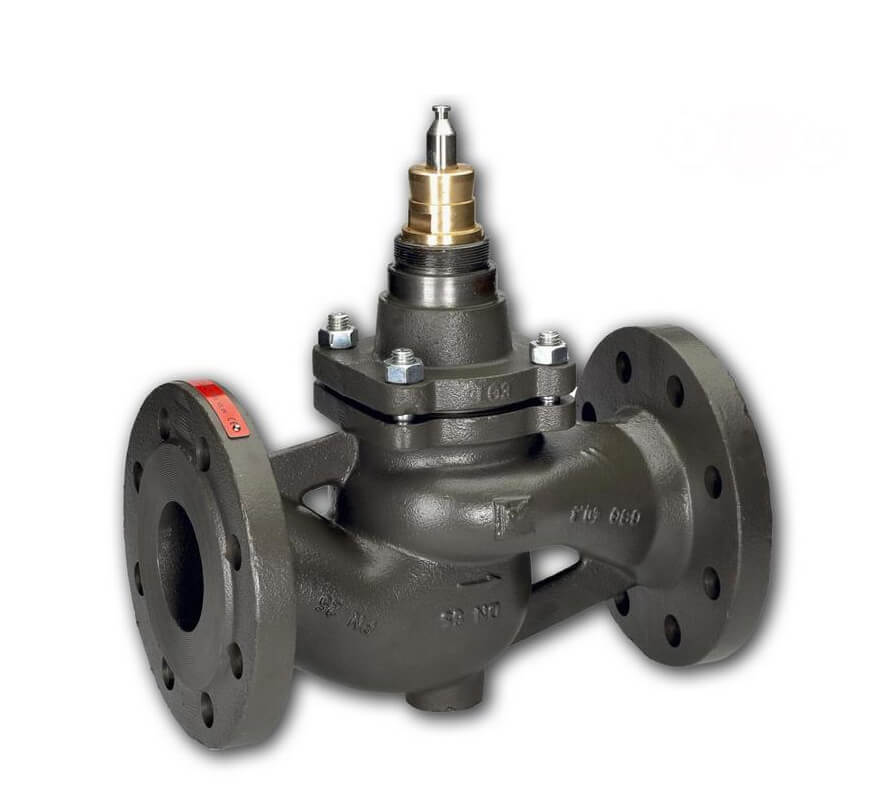

Описание и конструкция

Регулятор простого действия назван так потому, что для того, чтобы сбалансировать уровень давления в системе, ему не потребуется дополнительных внешних источников. Достаточно действия самого потока рабочей среды.

Конструкция регулятора очень проста. Она состоит из задатчика, представленного пружиной, импульсной линией, встроенной в корпус с измерительным элементом: мембраной и сильфоном. Основным регулирующим элементом является клапан седельный со штоком.

Регулятор давления после себя состоит из регулирующего блока с одной диафрагмой, обычного открытого клапана, и регулирующей пружиной. Когда значение давления зашкаливает, то импульс передается в нижнюю часть диафрагмы, которая, прогибаясь, надавливает на шток.

Таким образом, при превышении нормы давления, клапан закрывается. Тем самым, давление остается на уровне заданного. Если давление нормальное, то регулятор полностью открывается.

Регулятор давления после себя именно поэтому называют «нормально открытым». Его применение, в основном, ограничено системами отопления и теплоснабжения. Сфера использования: как в бытовых, так и на небольших производственных предприятиях.

Основные преимущества

Основными плюсами регуляторов давления после себя, например, модели RDT-Р состоят в следующем:

• не требует внешних источников для выполнения главной функции — снижение повышенного давления в системе;
• пригодность для ремонта, простота в обслуживании;
• поддерживает заданные параметры давления с большой точностью;
• надежность конструкции;
• герметичность и отсутствие протечек;
• долговечность, при условии, что будет соблюдаться «правильная» температура рабочей среды.

Для того, чтобы перечисленные преимущества были реализованы, необходимо правильно его установить.

Технические характеристики

Приобретая регулятор давления после себя, опираться нужно на следующие параметры:

1. DN — диаметр отверстия патрубков, при помощи которых регулятор монтируется с трубопроводом. Этот размер номинальный, то есть не всегда совпадающий с реальным и применяется в основном для того, чтобы унифицировать элементы арматуры.
2. PN — номинальное давление, оно вычисляется при температурном режиме в 20 градусов. За основу этого параметра берется наибольшее избыточное давление, при котором можно длительно эксплуатировать систему.
3. Кvs — это коэффициент пропускной способности.
4. Диапазон настройки зависит от упругости пружины. Это тот диапазон давления, который может поддержать регулятор. Он вводится при настройке системы.

Регулятор настраивается на максимально допустимое давление следующим способом: настроечная пружина сжимается до определенных пределов. При этой процедуре обязательно использование диаграмм настройки и манометров.
